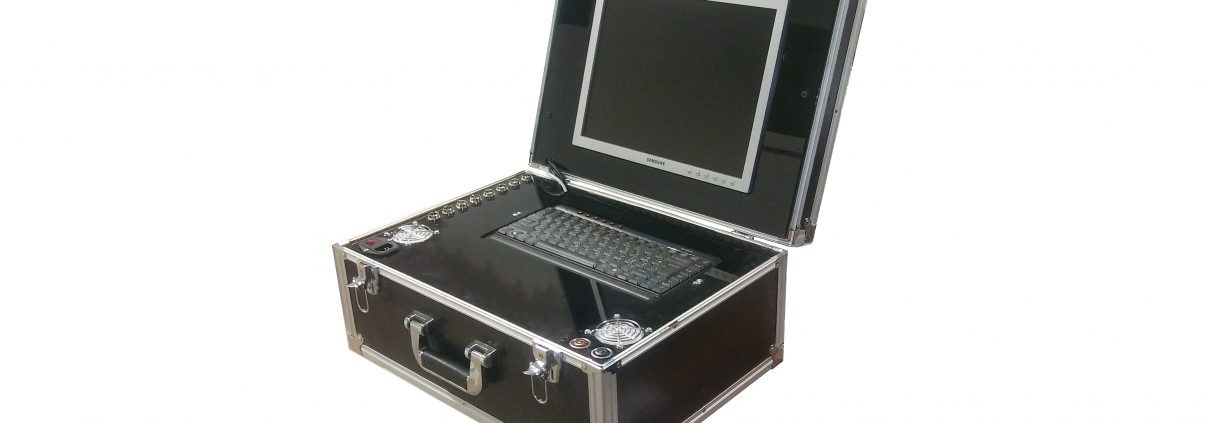

دستگاه آنلاین داده برداری 16 کاناله
دستگاه آنالایزر 16 کاناله دستگاهی جهت خواندن اطلاعات سنسورهای مختلف از قبیل شتاب سنج (accelerometer) ، سرعت سنج (Velocity meter) ، گشتاور سنج ، انواع لودسل ها و … را با دقت و نرخ داده برداری بالا است.
-
أخذ داده های دینامیکی با فرکانس بالا (100 Khz)
-
اندازه گیری دور بر اساس شمارش تعداد پالس
-
قابلیت تأمین تغذیه برای سنسورهای شتاب سنج و پروکسیمیتی
-
نمایش محلی مقادیر اندازه گیری شده و وضعیت (نرمال-آلارم-تریپ)
-
قابلیت تنظیم حساسیت سنسورها (ضریب تبدیل ولتاژ به کمیت فیزیکی)
-
محاسبه پارامترهای آماری شامل دامنه RMS در حداکثر 16 باند فرکانسی، دامنه پیک و پیک تا پیک برای هر کانال با نرخ پایین (کمتر از یک ثانیه)
-
ثبت و ارسال شکل موج زمانی با فرکانس بالا به صورت سنکرون از کلیه کانال ها
لطفا برای دریافت اطلاعات بیشتر ، ارتباط با متخصصان ما و دریافت لیست قیمت تماس بگیرید.
سیستم آنلاین: این دستگاه قابلیت اندازه گیری مداوم و پیوسته طولانی مدت را جهت مشاهده پدیده های مختلف فیزیکی و مکانیکی دارد.
کاربری آسان : دستگاه را می توان هم به صورت دائم و هم به صورت پرتابل و قابل حمل استفاده نمود.
انتقال داده اندازه گیری شده با قابلیت اطمینان بسیار بالا
تحلیل داده ها: امکانات نرم افزاری مختلفی با توجه به مباحث پایش وضعیتی برای کاربری های مختلف ( پایش یاتاقان، گیربکس و…) همانند تحلیل های فرکانسی در نرم افزار تعبیه شده است.
کیفیت بالای داده های اندازه گیری شده : اندازه گیری داده ها با رزولوشن 12 بیتی
قابل کاربرد در محیط های صنعتی – پوشش باکس های روی شفت از مواد فلزی با استحکام زیاد و وزن کم ساخته شده است که در محیط های صنعتی در مقابل ضربه و مجاورت با مواد شیمیایی خاص آسیب پذیر نباشند.
برای دریافت کاتالوگ فنی اینجا کلیک کنید.
گارانتی دستگاه
شرکت ابتکار صنعت فاطر دستگاه اندازه گیری 16 کاناله را به مدت یکسال از زمان تحویل به مشتری در قبال هر گونه خرابی ناشی از ساخت گارانتی می نماید. همچنین در صورت بروز اشکال سخت افزاری ناشی از ساخت، تا مدت یکماه از تاریخ خرید، دستگاه ایراد یافته با تایید سرپرست مرکز سرویس تعویض خواهد گردید.
گارانتی شامل تعمیر و ارائه خدمات رایگان جهت تعویض می باشد.
مواردی که مشمول گارانتی نمی شود:
مخدوش شدن هولوگرام یا کارت گارانتی
آسیب دیدگی در اثر حمل و نقل
اقدام به سرویس، تعمیر و یا هرگونه تغییر در محصول توسط افراد غیر مجاز
برای اطلاع از قیمت با توجه به آپشن های مختلف دستگاه با ما تماس بکیرید.

گشتاور و توان
دستگاه اندازه گیری دائمی
با قابلیت نصب آسان

دستگاه اندازه گیری پرتابل دائمی توان و گشتاور پیچشی دوار (Torsion meter)
ساده ترین روش اندازهگیری دینامیکی و آنلاین گشتاور و توان تولیدی موتورها در حال چرخش با استفاده از سیستم نوین (Torque stream (Permanent شرکت ابتکار صنعت فاطر امکان پذیر است. این دستگاه جهت پایش دائم توان، گشتاور مکانیکی پیچشی و سرعت دوران در شفتهای دوار میباشد. از ویژگیهای مهم این دستگاه ابعاد کوچک آن و نصب شدن بر روی سطح خارجی شفت دوار بدون باز و بست کردن شفت حتی در شرایط کاری سخت نام برد. این سیستم بر اساس کرنش سطحی شفت اقدام به اندازه گیری گشتاور شفت در حال چرخش میکند. دور شفت نیز توسط سنسور RPM به صورت سنکرون (همزمان) با گشتاور از روی شفت خوانده میشود. تنها با اتصال ساده بخش ترانسمیتر وایرلس و سنسور استرین گیج بر روی شفت میتوان گشتاور روی شافت در حال چرخش را اندازه گیری کرد.
بخشهای دیگر دستگاه شامل بخش گیرنده، سرور مرکزی و نرم افزار اینتراکتیو Torque Revolution است. دیتابرداری با رزولوشن بسیار بالا (16 Bit) ، کاربری بسیار آسان دستگاه، قابلیت حذف بایاس نصب از داخل نرم افزار دستگاه، ذخیره خودکار دیتاهای گشتاور و توان از دیگر قابلیتهای دستگاه است.
لطفا برای دریافت اطلاعات بیشتر ، ارتباط با متخصصان ما و دریافت لیست قیمت تماس بگیرید.
کاربری آسان : قابل کاربرد برای هر شفتی با جنس های مختلف و با هر قطری
عدم وجود محدودیت در مقدار گشتاور قابل اندازه گیری
عدم نیاز به اعمال تغییرات بر روی ماشین یا باز و بسته کردن قطعات
نصب بسیار آسان بر روی سطح خارجی هر شفت دوار
تحویل دادهها با رزولوشن 16 بیتی
نرخ دادهبرداری 100 Hz (قابلیت افزایش تا 1 Khz)
تحویل داده های اندازه گیری شده با پروتکل های زیر:
( VCP or USB – RS-232, RS-485 , analogue voltage/current output (optional)
قابل کاربرد در محیطهای صنعتی : پوشش باکس های روی شفت از موادی با استحکام زیاد و وزن کم ساخته شده است که در محیط های صنعتی در مقابل ضربه و مجاورت با مواد شیمیایی خاص آسیبپذیر نباشند.
برای دریافت کاتالوگ فنی اینجا کلیک کنید.
برای دریافت مشخصات فنی اینجا کلیک کنید.
گارانتی دستگاه
شرکت ابتکار صنعت فاطر دستگاه اندازه گیری توان و گشتاور سیستم های دوار (Torque stream) را به مدت یکسال از زمان تحویل به مشتری در قبال هر گونه خرابی ناشی از ساخت گارانتی می نماید. همچنین در صورت بروز اشکال سخت افزاری ناشی از ساخت، تا مدت یکماه از تاریخ خرید، دستگاه ایراد یافته با تایید سرپرست مرکز سرویس تعویض خواهد گردید.
گارانتی شامل تعمیر و ارائه خدمات رایگان جهت تعویض می باشد.
مواردی که مشمول گارانتی نمی شود:
مخدوش شدن هولوگرام یا کارت گارانتی
آسیب دیدگی در اثر حمل و نقل
اقدام به سرویس، تعمیر و یا هرگونه تغییر در محصول توسط افراد غیر مجاز
- تست عملکردی انواع موتورهای دیزلی و بنزینی و اندازه گیری توان تولیدی موتور
- پایش بازدهی موتور و مصرف کننده متصل به موتور جهت ارزیابی سلامت و نحوه کارکرد آن
- اندازه گیری و پایش ارتعاشات پیچشی شافت دوار (Torsional vibration) جهت جلوگیری از وقوع پدیده تشدید و استخراج سرعت های بحرانی
- استخراج نمودار توان مصرفی بر حسب سرعت محرک در شرایط عملکردی واقعی و نسبت ابعادی یک به یک و تعیین سرعت بهینه حرکت
- انتخاب بهینه ترین پکیج رانش
- ارزیابی سیستم انتقال قدرت توربین باد
- تست پیچشی گیربکس و استخراج بازدهی آن
- جلوگیری از وقوع خرابی و شکست در سیستم انتقال قدرت و کاهش هزینه های تعمیرات و نگهداری
- تست عملکردی ژنراتور
- استخراج خواص مکانیکی (سختی پیچشی) میللنگ موتور
- تشخیص وقوع خرابی در قطبهای موتور ژنراتور
- پایش آنلاین پمپهای هیدرولیکی و کمپرسورهای رفت و برگشتی
- پایش سلامت کوپلینگ های سیستم انتقال قدرت
برای اطلاع از قیمت با توجه به آپشن های مختلف دستگاه با ما تماس بکیرید.

دستگاه سنجش نسبت هوا به سوخت (lsu49) موتورهای دیزلی و بنزینی به همراه GPS
دستگاه سنجش نسبت هوا به سوخت یکی از پرکاربردترین تجهیزات اندازه گیری در فرآیندهای توسعه ای مرتبط با احتراق است. به طور خاص می توان به کاربرد این دستگاه در فرآیند کالیبراسیون قوای محرکه خودرو ها، کنترل اتمسفر کوره ها، عیب یابی موتورها، توسعه احتراق در فرآیند طراحی موتورها و طراحی هندسه و سیستم کنترل احتراق در پیشرانه های دریایی هوایی و فضایی اشاره کرد.
این دستگاه قادر است با سوخت های مختلفی از جمله بنزین، گازوییل و بسیاری از سوخت های گازی مانند پروپان کار کند.
بازه وسیع اندازه گیری نسبت هوا به سوخت که از لامبدای 0.65 تا بی نهایت است دستگاه را برای کاربرد در موتورهای رایج، کوره ها و نیز قوای محرکه رقیق سوز مناسب می گرداند.
برای دریافت کاتالوگ فنی اینجا کلیک کنید.
گارانتی دستگاه
شرکت ابتکار صنعت فاطر دستگاه اندازه گیری توان و گشتاور سیستم های دوار (Torque stream) را به مدت یکسال از زمان تحویل به مشتری در قبال هر گونه خرابی ناشی از ساخت گارانتی می نماید. همچنین در صورت بروز اشکال سخت افزاری ناشی از ساخت، تا مدت یکماه از تاریخ خرید، دستگاه ایراد یافته با تایید سرپرست مرکز سرویس تعویض خواهد گردید.
گارانتی شامل تعمیر و ارائه خدمات رایگان جهت تعویض می باشد.
مواردی که مشمول گارانتی نمی شود:
مخدوش شدن هولوگرام یا کارت گارانتی
آسیب دیدگی در اثر حمل و نقل
اقدام به سرویس، تعمیر و یا هرگونه تغییر در محصول توسط افراد غیر مجاز
این دستگاه کاربردهای وسیعی در شرکت های خودروساز، صنایع دارای کورههای با اتمسفر کنترل شونده، صنایع هوایی و فضایی، مراکز تست آلایندگی، مراکز تحقیقات و تست موتورها و دانشکده ها و پژوهشکده های مرتبط دارد. کاربردهای این دستگاه شامل موارد زیر است:
- ارزیابی نسبت هوا به سوخت در فرآیند کالیبراسیون موتور جهت اخذ استانداردهای به روز آلایندگی
- کنترل اتمسفر کوره ها
- توسعه فرآیند احتراق در موتورهای جدید
- طراحی و توسعه هندسه محفظه احتراق
- طراحی سیستم کنترل موتورهای جدید
- اهداف آموزشی در کارگاه های اتومکانیک و مراکز فنی و حرفه ای
- ارزیابی مبدل های کاتالیستی
- ارزیابی میزان اکسیژن به خصوص در محیط های با دمای بالا
ارزیابی سوخت های مختلف و انجام آزمون های مقایسه ای
Model: FT02 Capacity: ۰.۵~۱۰۰NM on request Material: Aluminum alloy Load direction: Clockwise&CCW Rated output: ۱.۵mV/V Non-repeatability: ۰.۱% of R.O. Excitation: ۵~۱۵V Other: Custom-design service
–Strain gauge based –Analog output,high accuracy –Dual measuring directions: Clockwise and Counterclockwise –Easy to install,for non-rotating torque measurement only Dimensions:
Product summary
Specification
Documents

Model: FT02
Model: FYF Capacity: ۰.۱NM~5NM Material: Stainless steel Torque direction: CW&CCW Rated output: ۱.۰mV/V Non-repeatability: ۰.۰۵% F.S. Excitation: ۵~۱۵V Other: Customizable
–Slip ring rotary torque sensor –Miniature size –Shaft to shaft mounting –Rotating torque measurement Dimensions:
Product summary
Specification
Documents

Model: FYF
Model: FT03 Capacity: ۲۰۰NM~10000NM Material: Alloy steel Load direction: Clockwise&CCW Rated output: ۱.۵mV/V Non-repeatability: ۰.۱% of R.O. Excitation: ۵~۱۵V Other: Custom-design service
–Alloy steel construction,rugged structure –Flange mounting on both ends,easy to install –Strain gauge technology,high accuracy –Dual measuring directions: Clockwise and Counterclockwise –Quality product with competitive price –Non-rotating torque measurement Dimensions:
Product summary
Specification
pictures
Documents

Model: FT03
Model: FY01 Capacity: ۱۰NM~500NM Material: Stainless steel Load direction: Clockwise&CCW Rated output: ۱.۵mV/V Non-repeatability: ۰.۰۵% of R.O. Excitation: ۵~۱۵V Standard: CE
–CE approved –Stainless steel construction,aluminum housing –Strain gauge technology,high accuracy –Dual measuring directions: Clockwise and Counterclockwise –Rotating speed up to 4000RPM –0-10V/0-5V/-5~5V/4-20mA output is achievable through signal amplifier –Rotating torque measurement,motor torque measurement Dimensions:
Product summary
Specification
Pictures
Documents

Model: FY01

دستگاه پایش کاتالیست به روش ظرفیت ذخیره و رهاسازی اکسیژن (OSC & RSC meter)
مبدل های کاتالیستی در خودروها، به دلیل استفاده از فلزات گرانبهایی چون پلاتینیوم، پالادیوم و رودیم یکی از گرانقیمت ترین قطعات خودرویی هستند. این مبدلها مهمترین نقش را نیز در کاهش آلایندگی ایفا می کنند. بنابراین پایش وضعیت و کنترل کیفی این قطعات بیشترین کمک را به خودروساز در قبولی در استانداردهای آلایندگی می کند.
دستگاه پایش وضعیت مبدل کاتالیستی یا Dynamic chemisorption، کیفیت کاتالیست های تولید شده را از طریق اندازه گیری دو پارامتر بسیار مهم ارائه می دهد. این دو پارامتر شامل ظرفیت ذخیره سازی اکسیژن در واکنش های احیا و ظرفیت رهاسازی اکسیژن در واکنش های اکسایشی است. کیفیت تولید کاتالیست، اعم از میزان جرم فلزات گروه پلاتینیوم و نحوه پوشش دهی سطحی، خود را در قالب دو پارامتر نام برده نشان می دهد. اهمیت اندازه گیری این دو پارامتر در ارزیابی مبدل های کاتالیستی مانند اهمیت برآورد توان و گشتاور در موتورهای احتراقی است.
پارامترهای قابل اندازه گیری توسط دستگاه:
- ظرفیت ذخیره سازی اکسیژن کاتاللیست (OSC)
- ظرفیت رهاسازی اکسیژن کاتالیست (RSC)
- نسبت هوا به سوخت (لامبدا)
- دبی هوای ورودی به موتور
- فشار هوای ورودی به موتور
- دمای هوای ورودی به موتور
- ولتاژ سنسور اکسیژن پایین دست
- ماژول Response و عیب یابی سنسورهای اکسیژن
- ماژول تشخیص عیب بدسوزی موتور
لطفا برای دریافت اطلاعات بیشتر ، ارتباط با متخصصان ما و دریافت لیست قیمت تماس بگیرید.
- ست آپ آسان در زمان بسیار کوتاه ، قابلیت حمل و عدم نیاز به سوراخکاری محل سنسور
- امکان اندازهگیری نسبت هوا به سوخت
- همخوانی کامل نتایج با تستهای آلایندگی خودرو
- کار با سوخت های مختلفی از جمله بنزین، گازوییل و پروپان
- عدم نیاز به تکنسین خاص جهت کار با آن
- ارزیابی کیفیت کاتالیست های تولید شده
- تخمین عمر مبدلهای کاتالیستی
- تعیین حداقل ظرفیت ذخیره سازی و رهاسازی اکسیژن برای قبولی در آزمونهای نوع 4 آلایندگی یورو و EOBD
برای دریافت کاتالوگ فنی اینجا کلیک کنید.
گارانتی دستگاه
شرکت ابتکار صنعت فاطر دستگاه پایش وضعیت مبدل های کاتالیستی را به مدت یکسال از زمان تحویل به مشتری در قبال هر گونه خرابی ناشی از ساخت گارانتی می نماید. همچنین در صورت بروز اشکال سخت افزاری ناشی از ساخت، تا مدت یکماه از تاریخ خرید، دستگاه ایراد یافته با تایید سرپرست مرکز سرویس تعویض خواهد گردید.
گارانتی شامل تعمیر و ارائه خدمات رایگان جهت تعویض می باشد.
مواردی که مشمول گارانتی نمی شود:
مخدوش شدن هولوگرام یا کارت گارانتی
آسیب دیدگی در اثر حمل و نقل
اقدام به سرویس، تعمیر و یا هرگونه تغییر در محصول توسط افراد غیر مجاز
این دستگاه کاربردهای وسیعی در شرکت های خودروساز، صنایع کاتالیست ساز، مراکز تست آلایندگی، مراکز معاینه فنی خودروها و دانشکده ها و پژوهشکده های مرتبط دارد. کاربردهای این دستگاه عبارت است از:
- ارزیابی کیفیت کاتالیست های تولید شده
- انتخاب نسبت صحیح مواد PGM در کاتالیست ها
- اندازه گیری نسبت هوا به سوخت موتور
- تخمین عمر مبدلهای کاتالیستی
- طراحی نانو کاتالیستهای خودرویی
• تعیین حداقل ظرفیت ذخیره سازی و رهاسازی اکسیژن برای قبولی در آزمونهای نوع 4 آلایندگی یورو و EOBD
• ارزیابی کیفیت پوشش دهی سطحی مواد PGM
• تخمین نتایج تست آلایندگی برای خودروهای نو
• اجرای آزمون تحقیقاتی وابستگی ظرفیت ذخیره سازی و رهاسازی اکسیژن به دبی هوای ورودی به موتور
• اجرای آزمون تحقیقاتی وابستگی ظرفیت ذخیره سازی و رهاسازی اکسیژن به دمای مبدل کاتالیستی
برای اطلاع از قیمت با توجه به آپشن های مختلف دستگاه با ما تماس بکیرید.

گشتاور و توان
بر روی هر
شفت دوار
بدون محدودیت قطر
دستگاه اندازه گیری پرتابل

دستگاه اندازه گیری پرتابل توان و گشتاور پیچشی دوار (Torsion meter)
ساده ترین روش اندازه گیری دینامیکی و آنلاین گشتاور و توان تولیدی موتورها در حال چرخش با استفاده از سیستم نوین Torque stream شرکت ابتکار صنعت فاطر امکان پذیر است. سیستم اندازه گیری گشتاور پیچشی (Torsion meter) تنها با اتصال ساده بخش ترانسمیتر وایرلس ، باطری و سنسور استرین گیج بر روی شفت میتوان گشتاور روی شافت در حال چرخش را اندازه گیری کرد.
بخش های دیگر دستگاه بخش گیرنده، سرور مرکزی و نرم افزار اینتر اکتیو Torque stream است. دیتا برداری با رزولوشن بسیار بالا (16 Bit) ، مصرف توان بسیار کم دستگاه جهت افزایش مدت زمان اندازه گیری، کاربری بسیار آسان دستگاه، قابلیت حذف بایاس نصب از داخل نرم افزار دستگاه، ذخیره خودکار دیتاهای گشتاور و توان از دیگر قابلیتهای دستگاه است.
لطفا برای دریافت اطلاعات بیشتر ، ارتباط با متخصصان ما و دریافت لیست قیمت تماس بگیرید.
کاربری آسان : قابل کاربرد برای هر شفتی با جنس های مختلف و با هر قطری- عدم وجود محدودیت در میزان گشتاور قابل اندازه گیری- عدم نیاز به اعمال تغییرات بر روی ماشین یا باز و بسته کردن قطعات- انجام کالیبراسیون به صورت نرم افزاری- نرم افزار با کاربری بسیار آسان و ذخیره خودکار دیتاهای اندازه گیری شده
انتقال داده اندازه گیری شده با قابلیت اطمینان بسیار بالا – انتقال داده های اندازه گیری شده روی شفت به بیرون شفت بدون کوچکترین نویز
تحویل داده های اندازه گیری شده با پروتکل های زیر:
( VCP or USB – RS-232, RS-485 , analogue voltage/current output (optional)
کیفیت بالای داده های اندازه گیری شده – تحویل داده ها با رزولوشن 16 بیتی – نرخ داده برداری 10 هرتز (قابلیت افزایش بنا به درخواست)
قابلیت اندازه گیری بر حسب سرعت و مکان حرکت متحرک (Gps)
قابل کاربرد در محیط های صنعتی – پوشش باکس های روی شفت از مواد فلزی با استحکام زیاد و وزن کم ساخته شده است که در محیط های صنعتی در مقابل ضربه و مجاورت با مواد شیمیایی خاص آسیب پذیر نباشند.
برای دریافت کاتالوگ فنی اینجا کلیک کنید.
برای دریافت مشخصات فنی اینجا کلیک کنید.
گارانتی دستگاه
شرکت ابتکار صنعت فاطر دستگاه اندازه گیری توان و گشتاور سیستم های دوار (Torque stream) را به مدت یکسال از زمان تحویل به مشتری در قبال هر گونه خرابی ناشی از ساخت گارانتی می نماید. همچنین در صورت بروز اشکال سخت افزاری ناشی از ساخت، تا مدت یکماه از تاریخ خرید، دستگاه ایراد یافته با تایید سرپرست مرکز سرویس تعویض خواهد گردید.
گارانتی شامل تعمیر و ارائه خدمات رایگان جهت تعویض می باشد.
مواردی که مشمول گارانتی نمی شود:
مخدوش شدن هولوگرام یا کارت گارانتی
آسیب دیدگی در اثر حمل و نقل
اقدام به سرویس، تعمیر و یا هرگونه تغییر در محصول توسط افراد غیر مجاز
- تست عملکردی انواع موتورهای دیزلی و بنزینی و اندازه گیری توان تولیدی موتور
- پایش بازدهی موتور و مصرف کننده متصل به موتور جهت ارزیابی سلامت و نحوه کارکرد آن
- اندازه گیری و پایش ارتعاشات پیچشی شافت دوار (Torsional vibration) جهت جلوگیری از وقوع پدیده تشدید و استخراج سرعت های بحرانی
- استخراج نمودار توان مصرفی بر حسب سرعت محرک در شرایط عملکردی واقعی و نسبت ابعادی یک به یک و تعیین سرعت بهینه حرکت
- انتخاب بهینه ترین پکیج رانش
- ارزیابی سیستم انتقال قدرت توربین باد
- تست پیچشی گیربکس و استخراج بازدهی آن
- جلوگیری از وقوع خرابی و شکست در سیستم انتقال قدرت و کاهش هزینه های تعمیرات و نگهداری
- تست عملکردی ژنراتور
- استخراج خواص مکانیکی (سختی پیچشی) میللنگ موتور
- تشخیص وقوع خرابی در قطبهای موتور ژنراتور
- پایش آنلاین پمپهای هیدرولیکی و کمپرسورهای رفت و برگشتی
- پایش سلامت کوپلینگ های سیستم انتقال قدرت
برای اطلاع از قیمت با توجه به آپشن های مختلف دستگاه با ما تماس بکیرید.
