گشتاور و توان
دستگاه اندازه گیری دائمی
با قابلیت نصب آسان

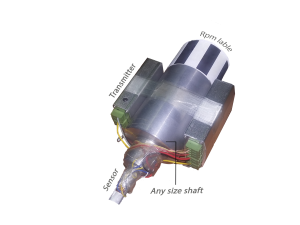

دستگاه اندازه گیری پرتابل دائمی توان و گشتاور پیچشی دوار (Torsion meter)
ساده ترین روش اندازهگیری دینامیکی و آنلاین گشتاور و توان تولیدی موتورها در حال چرخش با استفاده از سیستم نوین (Torque stream (Permanent شرکت ابتکار صنعت فاطر امکان پذیر است. این دستگاه جهت پایش دائم توان، گشتاور مکانیکی پیچشی و سرعت دوران در شفتهای دوار میباشد. از ویژگیهای مهم این دستگاه ابعاد کوچک آن و نصب شدن بر روی سطح خارجی شفت دوار بدون باز و بست کردن شفت حتی در شرایط کاری سخت نام برد. این سیستم بر اساس کرنش سطحی شفت اقدام به اندازه گیری گشتاور شفت در حال چرخش میکند. دور شفت نیز توسط سنسور RPM به صورت سنکرون (همزمان) با گشتاور از روی شفت خوانده میشود. تنها با اتصال ساده بخش ترانسمیتر وایرلس و سنسور استرین گیج بر روی شفت میتوان گشتاور روی شافت در حال چرخش را اندازه گیری کرد.
بخشهای دیگر دستگاه شامل بخش گیرنده، سرور مرکزی و نرم افزار اینتراکتیو Torque Revolution است. دیتابرداری با رزولوشن بسیار بالا (16 Bit) ، کاربری بسیار آسان دستگاه، قابلیت حذف بایاس نصب از داخل نرم افزار دستگاه، ذخیره خودکار دیتاهای گشتاور و توان از دیگر قابلیتهای دستگاه است.
لطفا برای دریافت اطلاعات بیشتر ، ارتباط با متخصصان ما و دریافت لیست قیمت تماس بگیرید.
کاربری آسان : قابل کاربرد برای هر شفتی با جنس های مختلف و با هر قطری
عدم وجود محدودیت در مقدار گشتاور قابل اندازه گیری
عدم نیاز به اعمال تغییرات بر روی ماشین یا باز و بسته کردن قطعات
نصب بسیار آسان بر روی سطح خارجی هر شفت دوار
تحویل دادهها با رزولوشن 16 بیتی
نرخ دادهبرداری 100 Hz (قابلیت افزایش تا 1 Khz)
تحویل داده های اندازه گیری شده با پروتکل های زیر:
( VCP or USB – RS-232, RS-485 , analogue voltage/current output (optional)
قابل کاربرد در محیطهای صنعتی : پوشش باکس های روی شفت از موادی با استحکام زیاد و وزن کم ساخته شده است که در محیط های صنعتی در مقابل ضربه و مجاورت با مواد شیمیایی خاص آسیبپذیر نباشند.
برای دریافت کاتالوگ فنی اینجا کلیک کنید.
برای دریافت مشخصات فنی اینجا کلیک کنید.
گارانتی دستگاه
شرکت ابتکار صنعت فاطر دستگاه اندازه گیری توان و گشتاور سیستم های دوار (Torque stream) را به مدت یکسال از زمان تحویل به مشتری در قبال هر گونه خرابی ناشی از ساخت گارانتی می نماید. همچنین در صورت بروز اشکال سخت افزاری ناشی از ساخت، تا مدت یکماه از تاریخ خرید، دستگاه ایراد یافته با تایید سرپرست مرکز سرویس تعویض خواهد گردید.
گارانتی شامل تعمیر و ارائه خدمات رایگان جهت تعویض می باشد.
مواردی که مشمول گارانتی نمی شود:
مخدوش شدن هولوگرام یا کارت گارانتی
آسیب دیدگی در اثر حمل و نقل
اقدام به سرویس، تعمیر و یا هرگونه تغییر در محصول توسط افراد غیر مجاز
- تست عملکردی انواع موتورهای دیزلی و بنزینی و اندازه گیری توان تولیدی موتور
- پایش بازدهی موتور و مصرف کننده متصل به موتور جهت ارزیابی سلامت و نحوه کارکرد آن
- اندازه گیری و پایش ارتعاشات پیچشی شافت دوار (Torsional vibration) جهت جلوگیری از وقوع پدیده تشدید و استخراج سرعت های بحرانی
- استخراج نمودار توان مصرفی بر حسب سرعت محرک در شرایط عملکردی واقعی و نسبت ابعادی یک به یک و تعیین سرعت بهینه حرکت
- انتخاب بهینه ترین پکیج رانش
- ارزیابی سیستم انتقال قدرت توربین باد
- تست پیچشی گیربکس و استخراج بازدهی آن
- جلوگیری از وقوع خرابی و شکست در سیستم انتقال قدرت و کاهش هزینه های تعمیرات و نگهداری
- تست عملکردی ژنراتور
- استخراج خواص مکانیکی (سختی پیچشی) میللنگ موتور
- تشخیص وقوع خرابی در قطبهای موتور ژنراتور
- پایش آنلاین پمپهای هیدرولیکی و کمپرسورهای رفت و برگشتی
- پایش سلامت کوپلینگ های سیستم انتقال قدرت
برای اطلاع از قیمت با توجه به آپشن های مختلف دستگاه با ما تماس بکیرید.

گشتاور و توان
بر روی هر
شفت دوار
بدون محدودیت قطر
دستگاه اندازه گیری پرتابل

دستگاه اندازه گیری پرتابل دیتالاگر دوار توان و گشتاور پیچشی
ساده ترین روش اندازه گیری دینامیکی و آنلاین گشتاور و توان تولیدی موتورها در حال چرخش با استفاده از سیستم نوین Torque stream شرکت ابتکار صنعت فاطر امکان پذیر است. سیستم اندازه گیری گشتاور پیچشی (Torsion meter) تنها با اتصال ساده بخش ترانسمیتر وایرلس ، باطری و سنسور استرین گیج بر روی شفت میتوان گشتاور روی شافت در حال چرخش را اندازه گیری کرد.
بخش های دیگر دستگاه بخش گیرنده، سرور مرکزی و نرم افزار اینتر اکتیو Torque stream است. دیتا برداری با رزولوشن بسیار بالا (16 Bit) ، مصرف توان بسیار کم دستگاه جهت افزایش مدت زمان اندازه گیری، کاربری بسیار آسان دستگاه، قابلیت حذف بایاس نصب از داخل نرم افزار دستگاه، ذخیره خودکار دیتاهای گشتاور و توان از دیگر قابلیتهای دستگاه است.
لطفا برای دریافت اطلاعات بیشتر ، ارتباط با متخصصان ما و دریافت لیست قیمت تماس بگیرید.
کاربری آسان : قابل کاربرد برای هر شفتی با جنس های مختلف و با هر قطری- عدم وجود محدودیت در میزان گشتاور قابل اندازه گیری- عدم نیاز به اعمال تغییرات بر روی ماشین یا باز و بسته کردن قطعات- انجام کالیبراسیون به صورت نرم افزاری- نرم افزار با کاربری بسیار آسان و ذخیره خودکار دیتاهای اندازه گیری شده
انتقال داده اندازه گیری شده با قابلیت اطمینان بسیار بالا – انتقال داده های اندازه گیری شده روی شفت به بیرون شفت بدون کوچکترین نویز
تحویل داده های اندازه گیری شده با پروتکل های زیر:
( VCP or USB – RS-232, RS-485 , analogue voltage/current output (optional)
کیفیت بالای داده های اندازه گیری شده – تحویل داده ها با رزولوشن 16 بیتی – نرخ داده برداری 10 هرتز (قابلیت افزایش بنا به درخواست)
قابلیت اندازه گیری بر حسب سرعت و مکان حرکت متحرک (Gps)
قابل کاربرد در محیط های صنعتی – پوشش باکس های روی شفت از مواد فلزی با استحکام زیاد و وزن کم ساخته شده است که در محیط های صنعتی در مقابل ضربه و مجاورت با مواد شیمیایی خاص آسیب پذیر نباشند.
برای دریافت کاتالوگ فنی اینجا کلیک کنید.
برای دریافت مشخصات فنی اینجا کلیک کنید.
گارانتی دستگاه
شرکت ابتکار صنعت فاطر دستگاه اندازه گیری توان و گشتاور سیستم های دوار (Torque stream) را به مدت یکسال از زمان تحویل به مشتری در قبال هر گونه خرابی ناشی از ساخت گارانتی می نماید. همچنین در صورت بروز اشکال سخت افزاری ناشی از ساخت، تا مدت یکماه از تاریخ خرید، دستگاه ایراد یافته با تایید سرپرست مرکز سرویس تعویض خواهد گردید.
گارانتی شامل تعمیر و ارائه خدمات رایگان جهت تعویض می باشد.
مواردی که مشمول گارانتی نمی شود:
مخدوش شدن هولوگرام یا کارت گارانتی
آسیب دیدگی در اثر حمل و نقل
اقدام به سرویس، تعمیر و یا هرگونه تغییر در محصول توسط افراد غیر مجاز
- تست عملکردی انواع موتورهای دیزلی و بنزینی و اندازه گیری توان تولیدی موتور
- پایش بازدهی موتور و مصرف کننده متصل به موتور جهت ارزیابی سلامت و نحوه کارکرد آن
- اندازه گیری و پایش ارتعاشات پیچشی شافت دوار (Torsional vibration) جهت جلوگیری از وقوع پدیده تشدید و استخراج سرعت های بحرانی
- استخراج نمودار توان مصرفی بر حسب سرعت محرک در شرایط عملکردی واقعی و نسبت ابعادی یک به یک و تعیین سرعت بهینه حرکت
- انتخاب بهینه ترین پکیج رانش
- ارزیابی سیستم انتقال قدرت توربین باد
- تست پیچشی گیربکس و استخراج بازدهی آن
- جلوگیری از وقوع خرابی و شکست در سیستم انتقال قدرت و کاهش هزینه های تعمیرات و نگهداری
- تست عملکردی ژنراتور
- استخراج خواص مکانیکی (سختی پیچشی) میللنگ موتور
- تشخیص وقوع خرابی در قطبهای موتور ژنراتور
- پایش آنلاین پمپهای هیدرولیکی و کمپرسورهای رفت و برگشتی
- پایش سلامت کوپلینگ های سیستم انتقال قدرت
برای اطلاع از قیمت با توجه به آپشن های مختلف دستگاه با ما تماس بکیرید.
